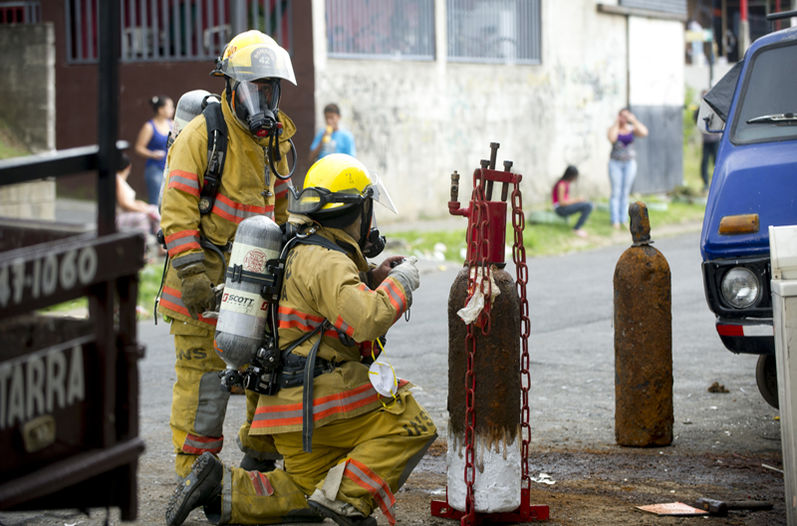

Son muchos los equipos y sistemas de cloración a gas que se comercializan anualmente en el mundo entero, pero mucho menor es la comercialización de los Kits de emergencia para contener las fugas de cloro, especialmente en nuestro país: Perú. Esto debido probablemente a que se piensa muchas veces sólo en el tema de la desinfección como una necesidad inmediata, pero no se prevé cuáles serían las consecuencias debido a una mala manipulación, así como tampoco se tienen claramente definidas las medidas de contingencia en el caso de accidentes o desastres. En concreto, pensamos que somos infalibles.

Para contener fugas de cloro, procurando un impacto ambiental negativo, es que el Chlorine Institute de los Estados Unidos ha diseñado Kits específicos para contener fugas de cloro gas de botellas de 68 Kg de capacidad y cilindros de 1 tonelada de capacidad, llamados comercialmente Kits “A” y “B”.

A continuación se resume la función de cada kit y se detalla sus componentes, todos de la marca INDIAN SPRINGS (USA):

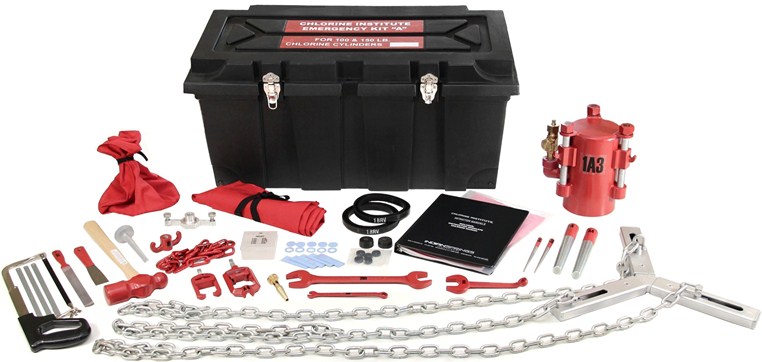

Kit “A” de Emergencia :

kita

º Para cilindros de cloro de 100-150 Lb.

º Contiene dispositivos para detener las fugas en la válvula, tapón fusible y en las paredes laterales de cilindros de cloro de 100 y 150 Lb, que se ajusten a la especificación DOT 3A480.

º Se incluye dos folletos que explican la aplicación de cada dispositivo.

º Incluye equipamiento completo con herramientas etiquetadas y codificadas por color.

º Todo el kit viene empaquetado dentro de una caja plástica (maletín) de alta resistencia de medidas: 35” x 13 ¼” x 14”.

Este kit contiene:

Cantidad Parte# Descripción
1 1A2 Cubierta
2 1BRV Gasket de Viton
1 1C1 Yugo
1 1D1 Perno de Tapa
3 1K1 Perno de Tapa
1 1EFP Montaje de la cadena y base
1 1R Rampa y/o cuña
1 2 Dispositivo de sujeción
5 2B Gasket “GARLOCK”
5 2BB Gasket “GARLOCK” 1/16″ x 1″ x 3″
1 8A Cadena lateral
1 8B Yugo 2
1 8D Parche lateral
2 8EV Gasket 3” cuadrada x 1/8” de viton
1 200A Llave de válvula estandar
1 201 llave de 1 1/4 x 1 1/8 x 12 1/8
1 203 llave 7/16 x 9/16 x 8 3/8
1 A-1 Martillo mecanico de 3lb
1 A-2 sierra c/3 hojas
2 A-3 Espita 9/32 x 1/2 x 6
2 A-4 Espita 7/8 x 1 1/4 x 8
5 A-5 Empaque de valvula de alivio
15 A-6 Sellos
1 A-7 saco de Gaskets
1 A-8 Removedor de pintura
1 A-9 Yugo de valvula
1 A-10 Adaptador para Yugo de Válvula
5 A-12 Arandela de salida de la válvula
1 A-13 Caja plástica para los gasket
1 A-1 Archivero
1 144 Rollo
1 151A Caja contenedora
2 IA Manual de instrucciones
1 CM Manual del instituto de cloro

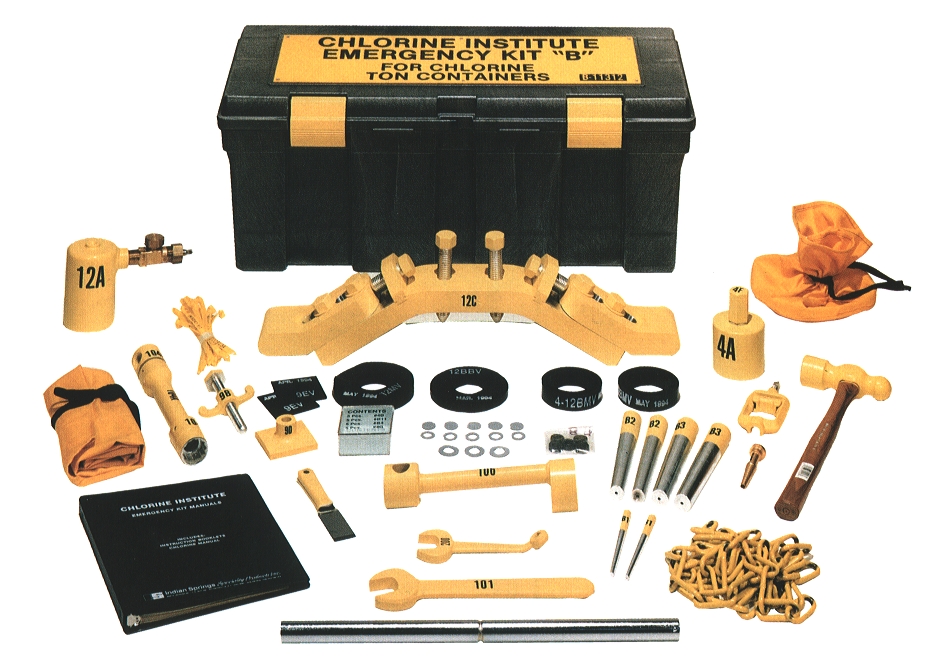

Kit “B” de Emergencia:

 kitb

º Para contenedores de 1 tonelada.

º Contiene dispositivos para detener las fugas en la válvula, tapón fusible y en las paredes laterales de cloro de contenedores de 1 tonelada, que cumplan con la especificación DOT 106A500X.

º Se incluye dos folletos que explican la aplicación de cada dispositivo.

º Este kit contiene las fugas de las válvulas en los contenedores, sella las fugas en la pared lateral del contenedor y contiene las fugas en tapones fusibles de los contenedores.

º Incluye equipamiento completo con herramientas etiquetadas y codificadas por color.

º Todo el kit viene empaquetado dentro de una caja plástica (maletín) de alta resistencia de medidas: 35” x 13 ¼” x 14”.

El kit contiene:

Cantidad Parte# Descripción
1 4A Cubierta
2 4-12BMV Gasket de Viton
1 4C Yugo
3 4D GASKET GARLOCK
1 4E taco
1 4F Tapa de tuerca
5 4G gasket Garlock
5 4GG Gasket Garlock 1/16” x1” x 3”
1 9A Cadena Lateral
1 9B yugo
1 9C Perno de Tapa
1 9D parche de acero
2 9EV Gasket 3” sq. X 1/8” de viton
1 12A Cubierta con Valvula de alivio
1 12BBV Gasket de viton
1 12C conjunto de barra
1 12MV gasket de viton
1 200B llave de valvula estándar
1 101 llave 1 1/4” x 12”
1 104 Herramienta hexagonal de 1 1/4”
1 104A/C Extension y adaptador de 9”
1 104B llave de barra 1” x 20”
1 106 llave especial
2 B1 Espita de 5/32” x 1/2” x 6”
2 B2 Espita de 7/8” x 1 1/4” x 8”
2 B3 Espita de 1/16” x 1 7/16” x 8”
5 B4 empaquetadura de valvula de alivio
1 B5 Removedor de pintura
1 B6 Martillo mecanico de 3lbs
15 B7 kit de sellos
1 B8 saco de Gaskets
1 B9 Yugo de valvula
1 B10 Adaptador de válvula
5 B11 Gasket Garlock
1 B12 caja plastica de gasket
1 153 rollo
1 151B caja contenedora
2 IB Manual de intrucciones
1 CM Manual del instituto de cloro



Quím. Silvana Quijandría Casanova

Especialista en Tratamiento y Control de Calidad de Agua

R CHEMICAL S.A (Lima- Perú)

372-4419
